執行標準

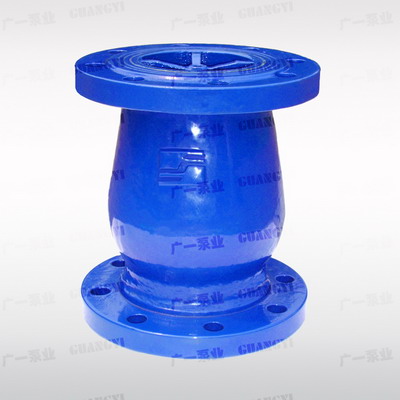

GYDRVZ（GYH42X）靜音式止回閥
制造及驗收標準按GB13927—92
法蘭連接標準按GB/T9113、GB/T17241.6
產品簡介
該閥主要適用于給排水、消防、暖通等系統，安裝在水泵出水口處，可在停泵時先行快速關閉，以防止倒流及水錘對泵的損壞，達到靜音和保護設備的目的。內部流道呈流線型，壓力損失小,閥瓣啟閉行程短。
工作原理
本閥工作時液體從進口(箭頭方向)進入，推開閥瓣③流向出口，當停泵時，出口管道內的液體流速迅速減慢并出現流速逐漸遞增的反向回流，此時閥瓣③在彈簧④的作用下先期迅速關閉，同時由于導流體⑥對回流液體的導流(發散)作用，閥瓣背面所受壓力大大降低，從而防止了水錘的發生，達到靜音的效果。
