執行標準
制造及驗收標準GB/T13927—92
法蘭連接標準按GB/T9113、GB/T17241
產品簡介

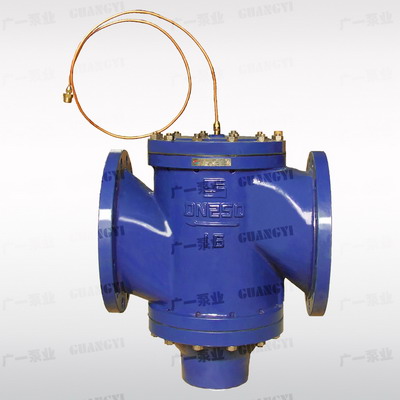

GYZYC自力式壓差控制閥是一種利用介質自身的壓力變化進行自我控制而保持流經被控系統介質壓差不變的閥門。適用于供暖方式采用雙管系統的壓差控制，保證系統的壓差基本不變，降低噪音，平衡阻力，消除熱網的水力失調。
工作原理
現以安裝在回水管道上的GYZYC型自力式壓差控制閥為例說明工作原理。當供水壓力P1增大或減小時，信號由連接管傳入膜片上腔，帶動閥芯下移或上移，使閥座的流通面積減小或增大，P2-P3也增大或減小，直至P1-P2保持原值恒定。當回水壓力P3增大或減小的瞬間，由閥座流向出口的流速降低或升向，膜片下壓力P2也在這個瞬間增高或降低，帶動閥芯上移或下移，直至膜片的受力重新平衡，P2恢復原值，P1-P2保持原值恒定，從而保證了被控系統的供回水間壓差基本不變。（注：該閥無關閉功能）
