生活用熱水主要是洗臉、洗衣、食堂洗滌及洗澡等，所需溫度各異，一般在30～60℃。熱水的供水溫度應高于用水點的用水溫度，供水溫度要比用水溫度至少多5℃，即供水出口溫度不低于55～65℃，設計時應按65～70℃考慮。設定為55℃啟泵，65℃停泵。
廣一水泵下面以民用建筑的熱水循環泵為例加以說明。
1、線路的構成
熱水循環泵一般安裝在熱水系統的管道上，兩臺泵一臺工作，一臺備用。受安在回水管上的同一個電接點溫度計ST控制，或受樓宇自動化(BAS)系統、計算機數字式直接控制(DDC)空調自控系統控制，如圖所示。
當控制溫度低于給定值時,ST的觸頭ST(5-7)閉合,當溫度上升到限定值時,ST的觸頭ST(5-11)閉合。當開關SM處于SM(1-5)閉合位置時,則中間繼電器KA1、KA2受電接點溫度計ST控制。SM處于SM(1-3)閉合位置時，則中間繼電器KA1、KA2不受ST控制，而由樓宇自動化系統BAS或計算機系統控制。轉換開關SA可以使
水泵處于自動、零位或手動工作方式。

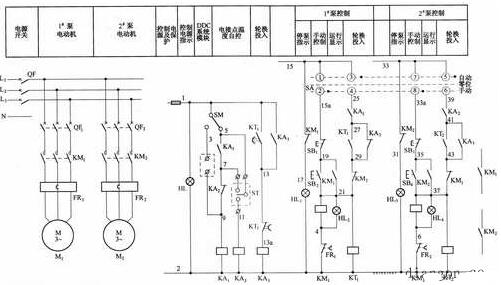

兩臺熱水循環泵溫度自動控制轉換電氣控制線路
2、線路的工作原理
(1)手動控制
合上自動開關QF1(或QF2)，將轉換開關SA轉至“手動”位置。其觸點1—2及7—8閉合。
按下啟動按鈕SB2，接觸器KM1的線圈通電，其主觸頭閉合，KM1的常開輔助觸頭KM1(19–21)閉合自鎖，電動機M1啟動。按下停止按鈕SB1，接觸器KM1的線圈失電，其主觸頭斷開，電動機M1停轉。
2號泵電動機由啟動按鈕SB4和停止按鈕SB3進行手動控制，原理與1號泵電動機類似。
(2)自動控制
合上自動開關QF1(或QF2)，將轉換開關SA轉至“自動”位置，其觸點3—4及5—6閉合。
當溫度低于給定值時，ST的觸頭ST(5–7)閉合，使KA1線圈得電，KA1的常開觸頭KA1(5–7)、KA1(25–27)均閉合，使接觸器KM1和時間繼電器KT1得電吸合，KM1的主觸頭閉合，KM1的常閉輔助觸頭KM1(43–37)斷開對KM2和KT2聯鎖，1號泵電動機啟動;時間繼電器KT1的常開觸頭KT1(27–29)閉合，經過預定的時間后，KT1的常開觸頭KT1(1–13)延時閉合，使KA3得電吸合自鎖，KA3的常開觸頭KA3(41–43)閉合，為啟動2號泵電動機做好準備。
當溫度上升到限定值時，ST的觸頭ST(5–11)閉合，使KA2線圈得電，KA2的常閉觸頭KA2(7–9)斷開，使KA1線圈失電，KA1的常開觸頭KA1(25–27)復位斷開，使接觸器KM1和時間繼電器KT1失電釋放，KM1的主觸頭斷開，1號泵電動機停機。KA2的常開觸頭KA2(39–41)閉合，使接觸器KM2和時間繼電器KT2得電吸合，KM2的主觸頭閉合，KM2的常閉輔助觸頭KM2(29–21)斷開對KM1和KT1聯鎖，2號泵電動機啟動運轉;時間繼電器KT2的常開觸頭KT2(41–43)閉合，經過預定的時間后，KT2的常閉觸頭KT2(13–13a)延時斷開，使KA3失電釋放，KA3的常開觸頭KA3(41–43)復位斷開，KA3的常閉觸頭KA3(27–29)復位閉合，為再啟動1號泵電動機做好準備。這樣就完成了第一次循環。
(3)信號顯示
合上電源開關，綠色信號燈HL亮，表示電源已接通。電動機M1啟動時，紅色開泵信號燈HL2亮，停泵信號燈HL1熄滅;M2啟動時，紅色開泵信號燈HL4亮，停泵信號燈HL3熄滅。
